『アイエム・ハンドレイル(手すり)・コレクション』では、スタンダード手すり、バリアフリー手すり、デザイン手すり、様々なタイプの手すりを取り揃えています。



こちらの製品は、2020年8月までご注文を承ります(※お見積もり済み分のみ)。2020年9月以降は、生産終了となりますのでご了承ください。

ノージョイント3次元対応無垢手すり(つなぎ目に金具を用いない連続手すり)

金具で繋がないから連続した美しさ




 繋ぎ金具を用いない連続した美しさと強度
金具で繋いでいない為、握った時の違和感が解消され大変使いやすく温かみと高級感を持った商品です。
ダボ工法でジョイント部分が固定され正規の使用方法では非常に強度があります。

 無垢の木材の手すり
積層材(集成材)ではなく、無垢の木材(1枚板)から作られますので、一つ一つが違った木目を持った高級手すりです。


 高度な3D工法
湾曲が得意でコーナー部や内廻り階段部分も途切れることがないので安全です。老人ホームや介護施設にもお奨めです。
繋ぎ金具もないので木の温かみが連続して感じられる温かみと高級感をもった商品です。

 熟練工が創る100%ハンドメイド
商品は1点1点熟練した職人が作る国産品です。手摺には何度も研磨と塗装を重ねますので表面はスムースで手にもしっくりなじみ、握るたび素材の温かみが感じられます。


 邸別にプレカットで安心施工
手摺はお客様の階段に長さや角度を合わせた邸別プレカットをしてお届けします。図面に基づき工場で実際の壁を作り、組み立て・つなげて確認した後納品します。現場ではバラしたパーツを組み立てるだけですので施工がしやすく工事時間短縮につながります。

  • 35φ無垢丸棒手すりセット
  • 素材: メイプル、ホワイトアッシュ
  • 仕上げ: 無塗装、ウレタン塗装
  • 標準塗装カラー: B/ブラウン・DB/ダークブラウン・M/メイプル・IV/アイボリー
  • 都度見積品
  • 生産国: 日本製

    * 厚生労働省より指針値案が出された14の揮発性有機化合物(VOC)を含まないポリウレタン系塗装と接着剤を使用。

    *ホルムアルデヒド発散等級 F☆☆☆☆


邸別プレカット商品なのであらゆるシーンに対応します。



内廻り階段も途切れなく安心です。



 階段の基本情報を基にして、あらゆるパターンの内廻り階段で3次元的な手摺の加工を施すことが出来ます。
体の回転軸に沿った手摺は使い勝手もよく、安全性を高めます。

握る部分には金具でのジョイントがありませんので、無垢材のままの温かみや高級感を感じられ、日常的に手で握る行為が素材の持つ雰囲気を感じ、必然的に人間の感覚を暖かく育てる商品です。


* (財)・ベターリビングの優良住宅部品性能試験方法書による荷重試験をクリヤーしています



 商品は、それぞれの階段形状に合せて邸別プレカットし、セット販売致しますので全て図面打合せを行い都度御見積りさせて頂きます。 その為、基本的にパーツのみの販売は致しませんので御了承下さい。
ブラケットは以下よりご指定下さい。

 手摺をジョイントする部分は ダボジョイント工法 の為、繋ぎ金具が不要で握った時の違和感が解消され大変使いやすく温かみと高級感を持った商品です。





施工写真

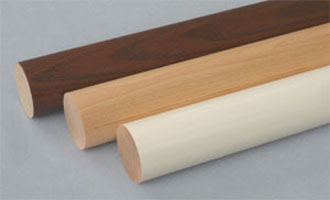

部材 カラー

塗装色 : B/ブラウン・M/メイプル・IV/アイボリー



ホワイトアッシュ

メ-プル
※メープルについての注意点





塗装色 : B/ブラウン・M/メイプル・IV/アイボリー


C/クリアー

部材:メープルに塗装
※メープルについての注意点

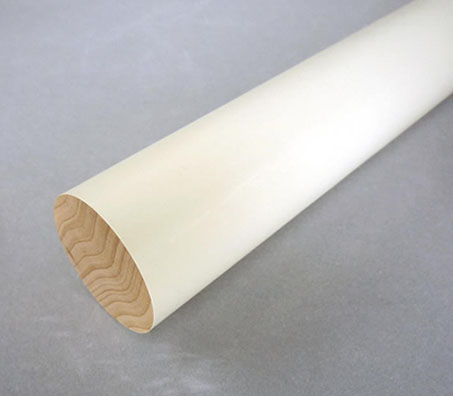

IV/アイボリー
木目はでません

部材:メープルに塗装

B/ブラウン

部材:ホワイトアッシュに塗装

DB/ダークブラウン

部材:ホワイトアッシュに塗装



無垢の木材(天然1枚板)から作ります

塗装表面も何度研磨と塗装を重ねますので表面はスムースで手もしっくりなじみ、毎日素材の温かみが感じられます。

*厚生労働省より指針値案が出された14の揮発性有機化合物(VOC)を含まないポリウレタン系塗装と接着剤を使用。
*ホルムアルデヒド発散等級 F☆☆☆☆
*実際の商品と写真では表示される色合いが違います

※メープルについての注意点




無塗装品 木製直手摺丸棒無垢

無塗装品にて部材販売もいたします。


ホワイトアッシュ無垢   メイプル無垢



 詳細 こちら 木製直手すり 無垢丸棒



手摺パーツ組合せ例と参考価格

手摺パーツの組合せ例


その他の 階段パターン例

※価格は手摺本体のホームページ参考価格です。(税別)
  階高3m程度の建物でシュミレーションしました。ブラケット、消費税、送料は別途かかります。
  都度見積もりが必要となりますので、あくまでも参考価格としてご参照下さい。


HP参考価格

¥20,800~
¥24,320
別途ブラケット7個必要
HP参考価格

内廻り¥59,600
別途ブラケット6個必要

外廻り¥52,160
別途ブラケット11個必要
HP参考価格

内廻り¥61,440
別途ブラケット壁受け5、
直付け2個必要

外廻り¥46,400
別途ブラケット10個必要
HP参考価格

内廻り¥69,280
別途ブラケット9個必要

外廻り¥72,160
別途ブラケット17個必要


折り返し内廻り

折り返し外回り
HP参考価格

¥76,160
別途ブラケット7個必要
HP参考価格

¥63,040
別途ブラケット15個必要




こちらの製品は、2020年8月までご注文を承ります。2020年9月以降は、生産終了となりますのでご了承ください。

お見積もり用必要項目

階段形状に応じてプレカット加工を行いますので下記の基本情報が必要です

平面パターン図(内付け・外付け・左右勝手等)

FAX等で図面のやり取り

階高(蹴上げでも可)

同上

踏面巾

同上

段端~壁までの寸法(必要な部分で指示)

同上

モジュール・躯体厚(必要な場合に指示)

同上

御希望の色(特注色はご相談下さい)

C ・IV ・ B ・ DB

幕板・窓・等、壁面の干渉部材の有無
(干渉物のある場合は図面等で指示)


ブラケット

ファインシリーズ 脱着タイプよりご指定下さい

手摺の設定高
(希望なき場合 勾配部分 H800 踊り場部分 H850)

御指定下さい



内廻りでの必要な情報例             外廻りでの必要な情報例




施工注意点

手摺は各階段に長さや角度を合わせた邸別プレカット商品ですが、現場でのジョイント部分にはプレカット工程で加工したダボジョイント工法を正確に施工することが重要です。

ジョイント部分のダボ接合加工には、施工にあたりホゾ穴部分へ木工用の接着剤を塗布してダボ繋ぎをします。接着剤が必要な方には実費で同梱しますのでお申し付け下さい。

具体的には、ブラケットが正規の位置に施工できているか、現場でのジョイント部分に隙間やワレなどが無いか、など指示されたチェック項目の確認を行ってください。

基本的には手摺ジョイント部分をブラケットで受止めることを前提としていますが、御見積時点の提案図で何らかの理由によりブラケットがジョイント部分に施工できない場合は、事前に打合せが必要になります。

(財)・ベターリビングの優良住宅部品性能試験方法書による荷重試験をクリヤーしています。



基本的なパーツと構成とブラケットの取付位置




ブラケット取付上の注意点

*ブラケットの取り付け位置は製品に同梱される手摺図面を参照して下さい。
*御見積の時点でブラケット取付位置に問題が有る場合は事前に打合せ下さい。
*工場ジョイント部は現場でブラケットが取付けられない位置になりますので必ず50mm以内の所に取り付けを行ってください。
*手摺はそれぞれの階段に合せて都度打合せを行いますが、情報が不足すると施工不良につながる場合も考えられます。
*手摺に関する強度試験は公的機関により実施されております。
*当製品は長年にわたる実績や研究に基づき開発され、製造には細心の注意を払い日々研鑽を重ねていますが、建物に係る部分での強度の差異や環境条件が厳しい場所(外部使用等)その他取付に関する不可抗力で発生する瑕疵については製品保障をいたしかねます。

手すり取替え施工例

現場の手摺サイズに合わせて採寸して頂き、ブラケット位置を変更せずに手摺棒だけを取り替えました。


取替え前  取替え後



元々はイメージの合わない 金具でつないだ手摺が付いていました

取替え前  取替え後
