クラシックシリーズ水栓　ﾍﾞﾙﾀﾜｰｸﾗｼｯｸORB

置き型洗面ボウル対応クラシック・アンティーク調混合水栓

品番　IM-MA-Belltower-ORB-WDH7
ベルタワー・クラシック　ブロンズ

販売価格　43,700円（税別）
※送料別途

個

水栓+止水栓のセット

IM-MA-Belltower-ORB-WDH7-P

送料込定価：54,900円(税別）→

45,280円（税別）/送料*込

ｾｯﾄ

ボウル+排水金具+トラップ+水栓+止水栓のフルセット

蛇口込みフルセットはこちらへ

製品仕様

タイプ	ワンホールシングルレバー洗面用混合栓 [水・湯が出ます。レバー操作で温度・水量調整します。]	取付穴サイズ（穴開けサイズ）	天板取付穴 φ38～40㍉ ※洗面ボウル直付け不向き
バルブ	日本製パッキンレスセラミックバルブ 90度開	仕上げ	ブロンズ (ｵｲﾙｽﾃｲﾝ調ﾌﾞﾛﾝｽﾞめっき+ヘアライン加工）
材質	真鍮（黄銅）	泡沫	飛び跳ね防止の泡沫金具内蔵
付属品	・本体・ジョイント用フレキ管　２本・保証書	付属外品（別売です）	・止水栓・手洗/洗面ボウル・排水金具・排水トラップ
●スパウトは回転しません。 ●給水栓の取付ねじサイズは日本の規格と同じ1/2"(基準外径20.9mm）です。排水金具、給水トラップ関係は付属していませんので、別途ご購入下さい。 ●日本国内の仕様に合わせた日本向けに開発・製造した国際規格の【ISO9001】認定製品です。日本水道基準項目をクリアした【自己認証書】もご用意しておりますので安心してご使用いただけます。 ●逆止弁は内蔵されていませんが水抜きは可能ですので水抜きをして寒冷地でもお使いいただけます。 ●ご注意点・送料について:　こちらでご確認下さい。 ●承認図はこちらでダウンロードいただけます（PDFファイル）

クラシックシリーズはヨーロピアンデザインのクラシカルなデザインです。

クラシカルから、アンティークインテリアにもマッチします。クラシックシリーズの製品は、大手メーカーの大量生産品とは異なり一工程・一工程ハンドメイドで完成します。

蛇口の水漏れの原因、不具合の90％がバルブが原因だといわれています。そのほとんどがゴムパッキンの消耗による劣化が原因です。セラミックカートリッジは、本シリーズの商品は全てパッキンレス構造で摩擦が少なくスムースな使用感です。1/4回転のため、水量調整の時ハンドルを90度まわすだけで全開することが出来ます。感触は柔らかく、動きはスムースでで楽々操作。お子様やお年寄りにも優しい製品です。

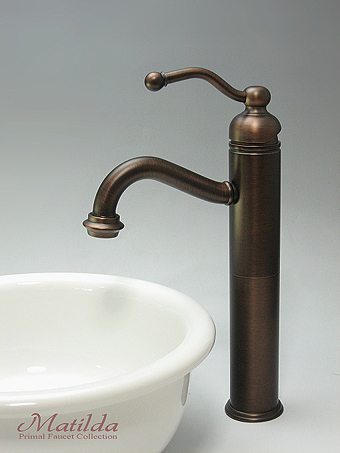

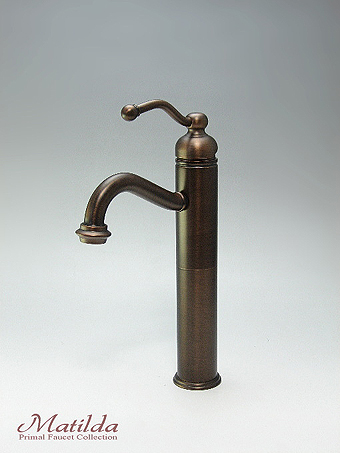

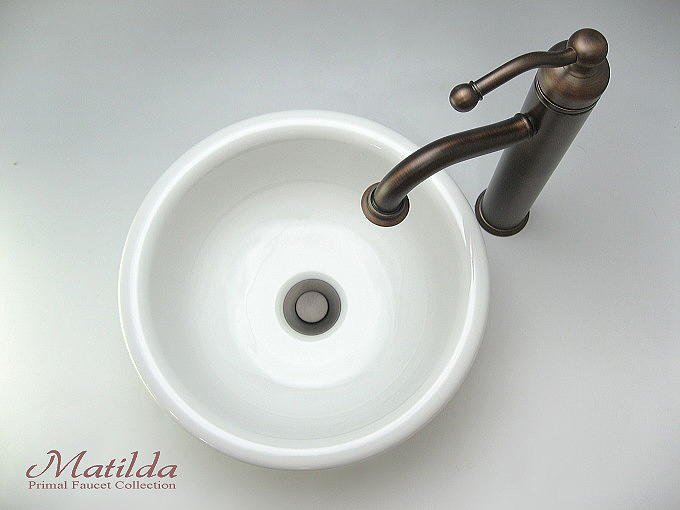

ベルタワー・クラシック

ベルタワー･クラシックはヨーロッパ中世の鐘楼（ベルタワー）をイメージしたクラシック調・アンティーク調の置き型洗面ボウル対応の混合水栓です。（同じデザインで、埋めこみタイプの洗面ボウル対応のベルフリー・クラシックもございます。）

仕上げは、ブラス、ブラッシュドニッケル、ブロンズの3色からお選びいただけます。

仕上げ色バリエーション

IM-MA-Belltower-PB-WDH7	IM-MA-Belltower-BN-WDH7	IM-MA-Belltower-ORB-WDH7
その他　類似おススメ商品

IM-MA-Bellfree-PB-WDH7	IM-MA-Bellfree-BN-WDH7	IM-MA-Bellfree-ORB-WDH7

アイエムおすすめ一緒に使う　ボウルシンク　・　必要給排水パーツ

お気に入りの水栓金具が決まったら、必要部品を選びましょう！

ステップ1　止水栓（+接続管）を選ぶ

ステップ2　シンク・ボウルを選ぶ

ステップ3　排水金具を選ぶ

ステップ4　排水トラップを選ぶ

ステップ1　　止水栓を選ぶ（+接続管）

止水栓

水の給水を調節または止める為の栓です。

修理時や故障時の水あふれ防止、また水勢をおさえて節水したい時など使用します。

必要個数

　・単水栓の場合　→　「水」用（通常）　1個

　・混合栓の場合　→　「水」と「湯」　用に　2個　

国内では壁からの給水が多く、アングル止水栓を使われるケースが一般的ですが、床給水の場合はストレート形止水栓をお使い下さい。

　・壁に給水管がある場合　→　アングル止水栓
　・床に給水管がある場合　→　ストレート形止水栓

←アングル止水栓・壁給水の例
（IM-V2261-X2-13-WDS10）

　　排水も壁排水です

※壁排水か、床排水かご不明な場合は施工会社様にお問合せ下さい。

※止水栓は別送便でのお届けとなります。

[壁給水の場合]
アングル止水栓

　　

[床給水の場合]
ストレート形止水栓

レバータイプ壁用止水栓（クローム） IM-V2261-X2-13-WDS10	レバータイプ壁用止水栓（ブラック） IM-V2261-X2-D-13-WDS10	アングル形止水栓 IM-V22A-X2-13-WDS10
9,300円（税別）個	21,000円（税別）個	3,800円（税別）個

レバータイプストレート形止水栓 IM-V2161-X2-13-WDS10	ストレート形止水栓 IM-V21JS-X2-13X420-WDS10
12,000円（税別）個	7,000円（税別）個

↓

ステップ2　　シンク・ボウルをお選び下さい。

おすすめ洗面ボウル

　※水栓金具取り付け穴がなく、水栓を天板に直接取り付けタイプをお選び下さい。

LLCオンカウンタータイプ

小さめのサイズ

LLCオンカウンタータイプ

中型サイズ　

LLCオンカウンタータイプ
ユニークなサイズ

↓

ステップ3　　排水金具（排水ドレイン）をお選び下さい。

上のステップ2で選んだボウルが　

オーバーフロー穴有りの場合
　　　↓

【横穴付】排水金具をお選び下さい。

上のステップ2で選んだボウルが　

オーバーフロー穴無しの場合
　　　↓

【横穴無】排水金具をお選び下さい。

『オーバーフロー』とは・・・

水を出したままボウルに水を溜めても溢れないように洗面ボウルに穴が開いていることをさします。
溢れた水はその穴から洗面ボウルの内部を通り水栓金具の横穴から排水されます。

プッシュ式排水金具（排水ドレイン）とは：

独立型排水金具で、ボウルのサイズや取付天板のスペースを問いません。
ポップアップタイプ（ロッド棒を上げ下げして排水栓の開閉をする）と比べて、導入しやすく、使いやすい製品で、故障頻度もほとんどありません。
中央の皿部分を押すと上下に皿が開閉し、お水を流したり溜めたりします。
排水金具はボウルに合わせて選択するため、水栓金具に付属していません。
ボウルが決まったら排水金具のタイプを選び、仕上げ色は水栓金具に合わせて下さい。

クラッシックシリーズ専用排水金具 横穴付オーバーフロー付排水金具（オーバーフロー付き洗面ボウル用）
プッシュタイプ：　皿を手で押して上下し開閉します。　>>承認図<<
クラッシックシリーズ専用排水金具です。水栓金具に付属していないので仕上げ色を合わせてご購入下さい。

ブラス

9,000円(税別)

クローム

7,000円(税別)

アンティックブラス

9,000円(税別)

ブロンズ

9,000円(税別)

クラッシックシリーズ専用排水金具

横穴無しオーバーフロー無排水金具（オーバーフロー無し洗面ボウル用）　>>承認図<<
プッシュタイプ：　皿を手で押して上下し開閉します。
クラッシックシリーズ専用排水金具です。水栓金具に付属していないので仕上げ色を合わせてご購入下さい。

ブラス

9,200円(税別)

クローム

8,000円(税別)

ブロンズ

9,200円(税別)

アンティックブラス

9,200円(税別)

直流タイプ　排水金具通常は流しっぱなしとなりますが、別売りの排水栓をかぶせると水を溜めることができます。
クローム直流タイプ 5,500円(税別) 個	直流タイプ用排水栓左製品のキャップです。水は溜められません。 3,500円(税別) 個

↓

ステップ4　　排水トラップを選ぶ　

排水トラップ

排水金具と床・壁にある配水管をつなぐ為の排水パーツです。

　・床に排水管がある場合（床排水）　→　Ｓトラップ
　・壁に排水管がある場合（壁排水）　→　Ｐトラップ

日本では床排水（Sトラップ）の場合が多いですが、最近では足元がスッキリした印象になる壁排水Pトラップの使用も増えてきています。

※壁排水か、床排水かご不明な場合は施工会社様にお問合せ下さい。

[床排水の場合]
Sトラップ

[壁排水の場合]
Pトラップ

Pトラップ

◆排水トラップ(パイプ径32mmタイプ）◆

アイエムLLCシリーズ　32mm Sトラップ (クローム） Mタイプ	アイエムLLCシリーズ　32mm Sトラップ(ブラス）
IM-STRAP-M-WDS10 Mタイプ　8,300円（税別）個	IM-STRAP-B-WDH7 18,000円（税別）個
アイエムLLCシリーズ　32mm Pトラップ　(クローム）	アイエムLLCシリーズ 32mm ボトルトラップ (クローム）
IM-PTRAP-WHS10 8,000円（税別）個	IM-BTRAP-WDS10 20,000円（税別）個

ご注意・お届け

上記掲載価格は税別価格です。別途消費税と送料がかかります。
水栓金具とボウルや給水パーツ・配管パーツについてこちらでご説明していますのでご確認下さい。
原則として常時在庫品ですが､輸入品のため欠品の場合、次回入荷時までお待ち頂く場合がございます。
商品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください。
お支払い確認後の出荷となります。お届けは出荷の翌々日到着予定となります。
（土日祝日は出荷作業はお休みさせていただいております。）
お届けは宅配業者経由となります。宅配業者の業務都合や、道路・交通状況、震災や自然災害等やむをえない事由による遅れが生じる場合がございます。
キャンセル・返品・交換等、お買い物のポリシーをこちらでご説明していますので、ご注文前に必ずご確認頂き、
ご了承の上ご注文下さい。　 ⇒お買い物ガイド・ヘルプ

送料(税別）

■単品購入の場合の送料
北海道	東北	関東	信越・北陸	中部	関西	中国	四国	九州	沖縄	離島
1,300円								2,000円	3,500円	御見積

■接続パーツセット、フルセット購入の場合の送料
北海道	東北	関東	信越・北陸	中部	関西	中国	四国	九州	沖縄	離島
無料									1,500円	御見積

※セット商品の送料無料地域は、沖縄・離島を除きます。沖縄・離島は別途送料ご負担いただきます。
